SAP型系單級、雙吸水平中開式離心泵，適應于工廠、城市、礦山、電站、農田、水利工程等領域。用輸送不含固體顆粒的清水或物理、化學性質類似于水的其它液體，被輸送的介質溫度為0℃～80℃。

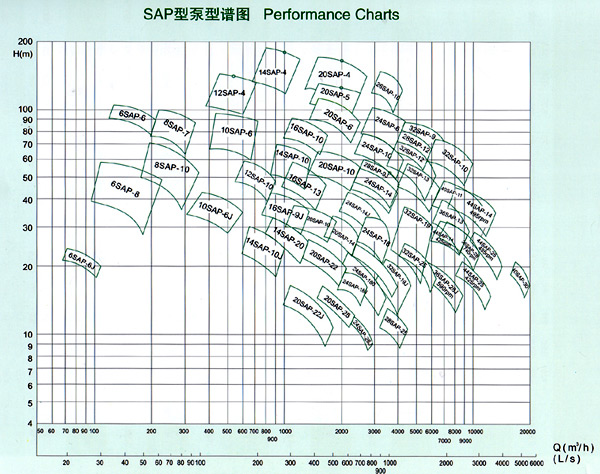

　　參數范圍：流量Q72～20000m3/h揚程H6.8～186m
　　型號說明：10SAP-6JA10——吸入口徑被25除（即吸入口徑為250mm）SAP——單級雙吸水平中開式離心泵6——比轉數被10除化整的約數J——表示額定轉速變化A——表示葉輪外徑第一次變化，A、B、C……依次類推
　　結構型式：泵為臥式安裝，泵殼于軸心線水平分開，上部為泵蓋，下部為泵體，吸入口和吐出口均在泵軸線下方的泵體上，其中心線與軸線垂直，檢修時不需拆卸進水和出水管路，即可揭開泵蓋，取出轉子部件。除48SAP-30型泵為滑動軸承、稀油潤滑外，其它型號泵軸承均采用滾動軸承、油脂潤滑，軸承端蓋密封采用骨架油封。軸封采用軟填料密封和機械密封。
　　主要零部件材質：泵的過流部件材質均為鑄鐵，如用戶需要，葉輪也可用鑄鋼和黃銅制造，但須在訂貨合同上注明。
　　泵的旋轉方向：從電機端向泵看，為逆時針方向旋轉，即吸入口在左，吐出口在右。也可根據用戶要求將驅動端移到泵的另一端，此時，轉向和吸入、吐出口方向均與上述相反。
　　成套范圍：成套供應泵、電機、聯軸器。訂貨時請注明主要零件材質，若對泵、電機有特殊要求，可與本廠協商有關技術要求。

型號	流量	揚程	轉速	軸功率	配帶電動機		效率	必需汽蝕余量	葉輪名義直徑	泵口徑		泵重	性能曲線
	Q	H	n	Pa	功率	型號	η			進口	出口
	m3/h	m	r/min	kW	kW		%	m	mm	mm	mm
6SAP-6	126 180 216	104 97 87	2980	49 59.5 64.8	75	Y280S-2	73 80 79	3.0 3.8 5.3	270	150	100	160
6SAP-6A	119 170 204	91 84.5 76	2980	42 50 54.7	75	Y280S-2	70 78 77	3.0 3.7 4.7	256	150	100	160
6SAP-6J	72 90 108	25 22.5 20	1480	6.71 7.45 8.4	11	Y160M-4 Y160M-4 Y160M-4	73 74 70	2.6 2.7 2.9	270	150	100	160
6SAP-8	108 160 193	58 54 50	2980	24.4 29 31.2	37	Y200L2-2	70 81 84	2.9 3.8 4.4	205	150	100	120
6SAP-8A	108 144 174	46 44 39	2980	18 21.6 23	30	Y200L1-2	76 80 80	2.9 3.6 4.1	185	150	100	120
6SAP-8B	108 133 160	38 36 32	2980	15.5 17 18	22	Y180M-2	72 77 77	2.9 3.4 3.8	170	150	100	120
8SAP-7	216 280 336	99 95 87	2980	78.6 90.8 101	132	Y315M-2	74 80 79	4.0 4.7 6.0	272	200	125	255
8SAP-7A	210 262 314	87 83 74	2980	68.2 77 83.2	110	Y315S-2	73 77 76	4.0 4.5 5.7	255	200	125	255
8SAP-7B	196 247 300	76 73 63	2980	57 64.6 71.5	75	Y280S-2	72 76 72	4.0 4.2 5.4	240	200	125	255
8SAP-10	194 280 351	71 63 52	2980	52.1 59.3 65.4	75	Y280S-2	72 81 76	2.8 4.1 5.3	235	200	150	180
8SAP-10A	180 259 324	58 52 41	2980	40.6 46 50.2	55	Y250M-2	70 79 72	2.7 3.8 4.9	217	200	150	180
8SAP-10B	173 239 288	48 44 36	2980	32 36.7 38	45	Y225M-2	70 78 74	2.6 3.5 4.2	200	200	150	180
10SAP-6	432 540 720	96 94 89	1480	162.6 177.2 215.5	250	Y355M2-4	74 78 81	5.1 6.3 9.2	530	250	200	860
10SAP-6A	432 540 720	85.3 84 76	1480	129 154.5 186	220	Y355M1-4	77.6 80 80	5.1 6.3 9.2	500	250	200	860
10SAP-6B	432 540 720	76.4 74 67	1480	121 137.8 164	180	Y355M2-4	74 79 80	5.1 6.3 9.2	470	250	200	860
10SAP-6J	400 500 600	42 39 35	980	58.7 65.6 72.5	90	Y315M-6	78 81 79	3.6 4.7 6.6	530	250	200	860
10SAP-6JA	300 400 500	36.8 36 33	980	39 49.6 56	75	Y315S-6	76.4 79 80	3.3 3.6 4.7	500	250	200	860
10SAP-6JB	300 400 500	33 32 28	980	34.7 44 48	55	Y280M-6	77.5 79 79	3.3 3.6 4.7	470	250	200	860
10SAP-6F	400 500 600	66.4 65.6 62.5	1480	95.2 113.1 131	160	Y315S-4	76 79 78	4.6 5.7 7.5	445	250	200	860
12SAP-4	450 540 648	144 140 134.5	1480	245 271 301	355	Y400-4	72 76 79	2.3 2.7 3.2	634	300	250	1550

配帶電動機 泵口徑

型號	流量	揚程	轉速	軸功率	效率	必需汽蝕余量	葉輪名義直徑	泵重	性能曲線
	Q	H	n	Pa	功率					型號	η	進口	出口
	m3/h	m	r/min	kW	kW	%	m				mm	mm	mm
12SAP-10	610 790 900	59 54 47.8	1480	114 132 138	160	Y315S-4	86 88 85	4.1 4.6 5.1	418	300	250	1070
14SAP-4	800 1000 1200	186 180 167	1480	544 613 696	710	Y450-4	74.5 80 78.5	3.4 3.5 4.3	724	350	250	2150
14SAP-10	900 1080 1260	70 68 64	1480	206.5 230 250	280	Y355L1-4	83 87 88	5.1 6.3 6.9	466	350	300	1250
14SAP-10A	900 1080 1260	60 58 54	1480	175 196 212	250	Y355M2-4	84 87 87	5.1 6.3 6.9	440	350	300	1250
14SAP-10B	900 1080 1260	51 48 44	1480	148 162 180	220	Y355M1-4	84 87 84	5.1 6.3 6.9	425	350	300	1250
14SAP-10J	650 800 1000	30 28 24	980	62.5 70.2 77	90	Y315M-6	85 87 84	4.0 4.1 5.1	466	350	300	1250
14SAP-10JA	600 720 900	27 25 22	980	52.5 56 62.7	75	Y315S-6	84 87 86	4.0 4.0 4.1	440	350	300	1250
14SAP-10JB	600 720 900	23 21 18	980	44.2 47 52	75	Y315S-6	85 87 85	4.0 4.0 4.1	425	350	300	1250
14SAP-10F	450 547 684	15.6 14.5 12.7	742	22.8 25.1 27.5	37	Y280S-8	84 86 85	5.8 5.8 5.8	440	350	300	1250
14SAP-20	870 1320 1550	33 26 21.5	1480	101.5 110 111	132	Y315M-4	77 85 81.5	5.8 7.8 10.1	340	350	300	1330
16SAP-9J	900 1080 1260	42 40 37	980	129 140 150	185	Y355M2-6	80 84 85	4.6 4.9 5.2	535	400	350	1980
16SAP-9JA	900 1080 1260	37 35 32	980	111.9 122.5 130.7	160	Y355M1-6	81 84 84	4.6 4.9 5.2	510	400	350	1980
16SAP-9JB	800 900 1080	33 32 30	980	89.8 94 102.6	132	Y315L2-6	80 83 86	4.6 4.6 4.9	480	400	350	1980
16SAP-10	1120 1400 1680	91 86 77	1480	333 370 396	500	Y400-4	83.3 88.8 88.9	5.9 6.4 7.5	530	400	350	1980
16SAP-13	1100 1500 1650	58.5 50 46	1480	210 234 238	280	Y355-4	83.6 87.3 87	8.2	428	400	300	1350
20SAP-4	1500 2000 2730	171 165 140.6	980	949 1112 1449	1600	Y630-6	73.7 80.9 72.2	3.1 3.2 4.5	1050	500	400	6050
20SAP-5	1500 2000 2100	143.3 125 120	980	724 866 903	1120	Y560-6	80.9 78.6 76	2.8 4.2 4.8	990	500	350	3750
20SAP-6	1500 2160 2500	112 100 87.5	980	572 700 740	800	Y500-6	80 84 80.5	3.4 4.6 5.6	830	500	300	5700
20SAP-10	1500 2160 2500	65.5 60 55.5	980	339 400 434	500	Y450-6	79 88 87	6.6 6.6 6.6	690	500	400	4168
20SAP-14	1920 2160 2400	33 32 28	980	200.6 207 210	280	Y400-6	86 88 87	3.8 4.2 5.0	515	550	450	3740

型號	流量	揚程	轉速	軸功率	配帶電動機		效率	必需汽蝕余量	葉輪名義直徑	泵口徑		泵重	性能曲線
	Q	H	n	Pa	功率	型號	η			進口	出口
	m3/h	m	r/min	kW	kW		%	m	mm	mm	mm
28SAP-12	4300 5300 6000	80.4 74 66.6	980	1095 1205 1248	1400	Y560-6	86 88.6 87.2	5.9 6.9 9.3	780	700	500	6450
28SAP-25	4000 5025 5500	22.5 20 18	742	298 313 320	400	Y450-8	82 87 84	7.3 7.8 8.0	585	700	700	5000
32SAP-9	4680 6340 7200	87.4 79 70	742	1303 1550 1605	1800	Y710-8	85.8 88 85.5	6.6 7.6 11.2	1025	800	600	8250
32SAP-10	6300 8280 9900	73.5 67.5 57.5	742	1510 1720 1856	2240	Y710-8	83.5 88.5 83.5	5.9 7.0 8.5	990	800	600	8680
32SAP-10A	5940 7920 9540	67.8 62.5 52.5	742	1321 1523 1643	1800	Y710-8	83 88.5 83	5.8 6.7 8.5	950	800	600	8680
32SAP-10B	5760 7200 8820	59 53.5 46.5	742	1128.6 1213 1370	1600	Y630-8	82 86.5 81.5	5.7 6.3 7.5	885	800	600	8680
32SAP-10J	4860 6480 8100	48.3 44.2 35.5	590	780 881 960	1120	Y630-10	82 88.5 81.5	3.7 4.2 5.3	990	800	600	8680
32SAP-10JA	4680 6300 7740	44 40.5 33	590	684 785 848	1000	Y630-10	82 88.5 82	3.6 4.0 5.0	950	800	600	8680
32SAP-10JB	3960 5400 6480	31.5 28.5 24	495	414 474 510	560	Y560-12	82 88.5 83	2.8 3.1 3.6	952	800	600	8680
32SAP-12	3960 5400 6300	72.5 63 51	980	930.8 1018.1 1029.4	1120	Y560-6	84 91 85	5.0 6.2 7.9	740	800	800	5750
32SAP-12J	2880 3780 4680	41.3 37.5 30	742	383.3 419.6 450	500	Y5001-8	84.5 92 85	2.7 3.2 4.3	740	800	800	5750
32SAP-13	4500 5400 6600	57 53 44	742	794 863 880	1000	Y560-8	88 90.4 90	3.5 4.6 6.2	870	800	600	6650
32SAP-19	4390 5400 5760	33.3 29 26.3	742	470 474 485	560	Y500-8	84.6 90 85	6.3 8.2 10.3	708	800	600	5740
32SAP-19A	4170 5000 5470	29.3 26 23.7	742	391.5 393.4 415	500	Y500-8	85 90 85	6.1 7.2 9.3	670	800	600	5740
32SAP-19B	3654 4700 5220	23.7 20 17	742	276 284 282.6	355	Y450-8	85.5 90 85.5	6.0 6.3 8.2	616	800	600	5740
32SAP-19J	3456 4320 4615	21.6 18.6 17	590	231.5 243 254	280	Y450-10	87.8 90 84.1	3.5 5.0 6.4	708	800	600	5740
32SAP-19JA	3240 4000 4320	19.1 16.5 15.2	590	192.6 199.7 204.6	250	Y450-10	87.5 90 87.5	4.0 4.5 6.1	668	800	600	5740
32SAP-19JB	2880 3800 3960	15.8 13 11.8	590	146.6 151 147	200	Y450-10	84.5 89 86.5	3.9 4.0 4.4	610	800	600	5740
32SAP-19E	4320 5278 6034	36.8 33.8 29.6	742	512 529 559	630	Y500-8	84.5 89 87	5.9 6.4 9.4	730	800	600	5740
32SAP-19F	3600 4680 6000	27.3 23.2 14	742	320 332 301	400	Y450-8	83.7 89 76	5.8 8.3 11.5	630	800	600	5740

型號	流量	揚程	轉速	軸功率	配帶電動機		效率	必需汽蝕余量葉輪名義直徑		泵口徑		泵重	性能曲線
	Q	H	n	Pa	功率	型號	η			進口	出口
	m3/h	m	r/min	kW	kW		%	m	mm	mm	mm
32SAP-25	4320 5400 6300	25.2 22.3 17.4	742	352 367 364	400	Y450-8	84.2 89.3 82	5.1 5.9 6.8	620	800	600	6000
36SAP-13	6800 8000 9200	39.5 36 30.5	495	861 891 900	1120	Y710-12	85 88 85	4.5 4.8 5.7	1068	900	700	17700
36SAP-28	7770 9216 10440	28.8 25.5 22	742	700.5 704.1 712.4	800	YKK560-8/6KV	87 90.9 87.8	9.6 9.8 11.2	700	900	900	12800
40SAP-11	7000 8600 11000	48 45 37	495	1099 1221 1296	1600	Y800-12	83.3 86.4 85.6	3.7 4.3 6.0	1178	1000	800	13200
44SAP-14	6626 8500 9350	32 29.4 27.6	425	688 768 795	900	Y630-14	83.9 88.6 88.4	2.7 3.4 3.8	1110	1100	900	17800
44SAP-25	8100 11700 13140	29.6 26.1 23.2	495	793.9 936 950.5	1120	Y710-12	82.3 88.9 87.4	6.1 6.2 6.9	1000	1100	900	16500
48SAP-30	17000 19000 20000	21 18.4 16.5	495	1080 1073 1045	1250	Y710-12	90 88.7 86	8.5 9.1 10.2	965	1200	1200	24800
